Project Description

Description

Features:

Diffused junction
Capsule type ceramic package
Double side cooling, low forward voltage

Applications:

Traction and transmission
HVDC、SVC
High current power supply
Soft-starter、Motor excitation
Induction heating

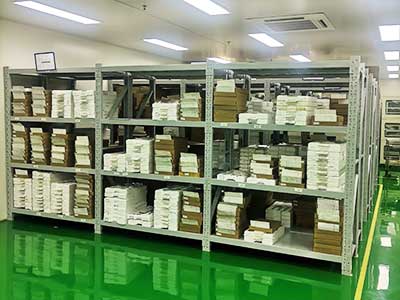

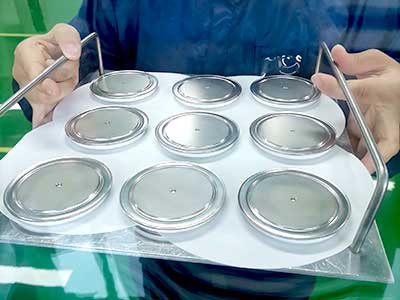

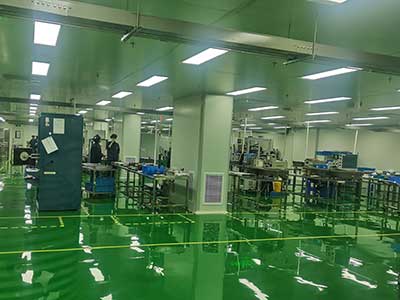

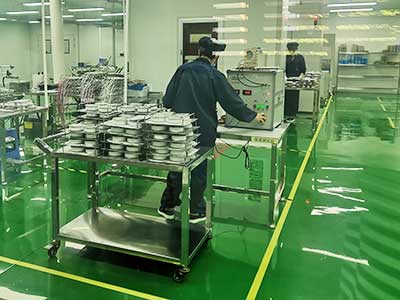

Workshop

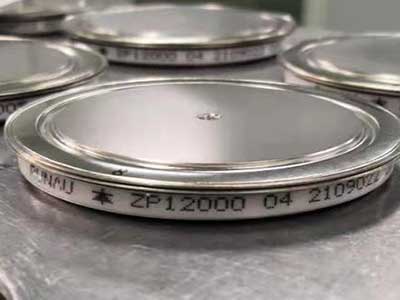

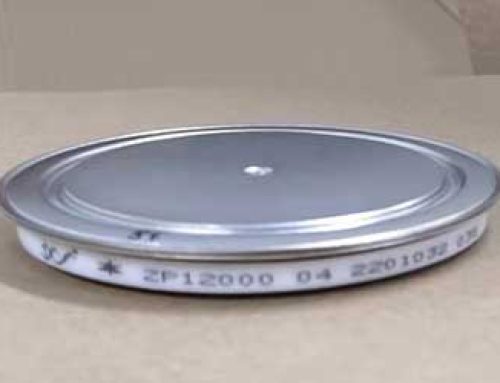

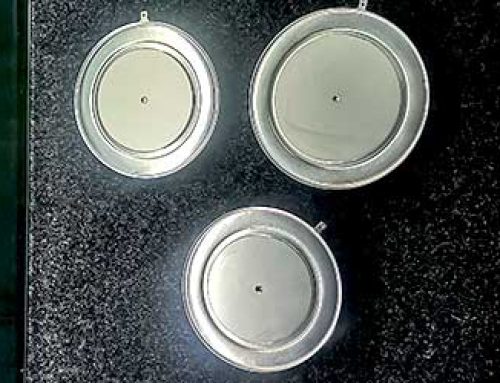

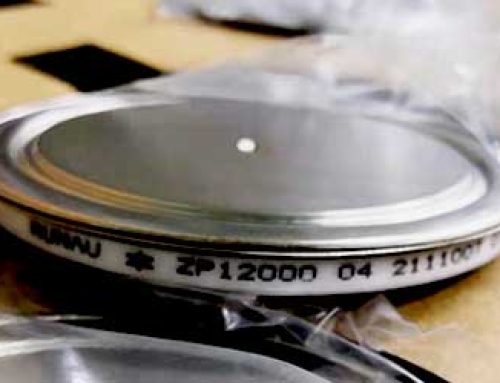

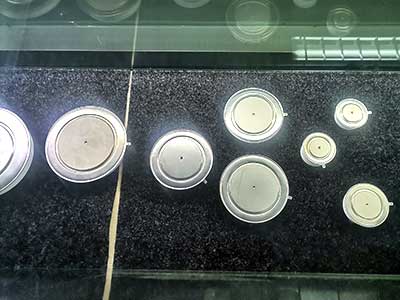

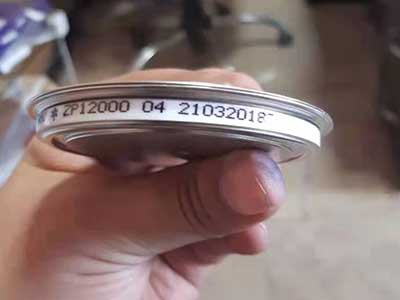

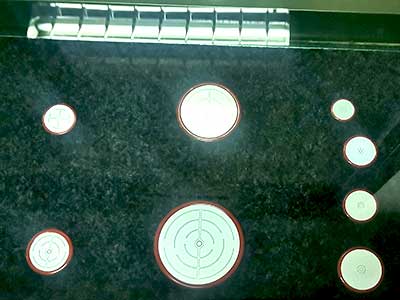

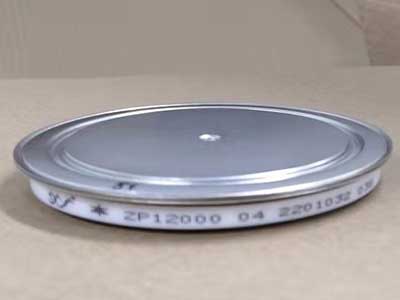

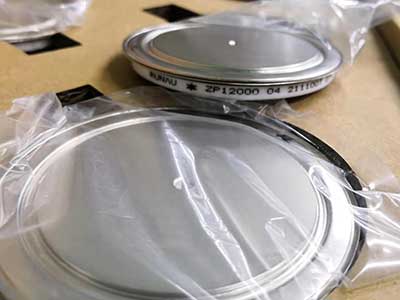

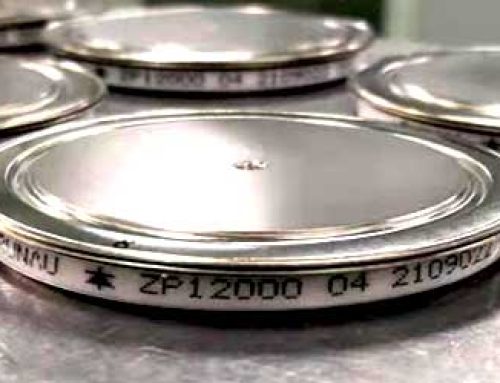

Product Show

Technical Parameter

TYPE If(AV) Tc VRRm IFSM
@TJM&10MS		 I2t VFM
@IT&TJ=25°C		 Tjm Rjc Rc-s F m Outline
A °C V A A2s V A °C C/W °C/W KN KG
The Voltage up to 1600V
ZP400-** 400 100 600-1600 4400 9.7X104 1.35 900 175 0.08 0.02 4 0.06 D1A
ZP800-** 800 100 600-1600 8800 38X104 1.30 1500 175 0.054 0.01 10 0.08 D2A
ZP1300-** 1300 100 600-1600 14300 1×106 1.25 1500 175 0.039 0.008 15 0.26 D5C
ZP2500-** 2500 100 600-1600 27500 3.8×106 1.35 3000 175 0.022 0.005 25 0.46 D8C
ZP3200-** 3200 100 600-1600 35200 6.2×106 1.3 3000 175 0.015 0.0045 30 0.72 D10C
ZP4600-** 4600 90 600-1600 50600 13×106 1.15 3000 175 0.0125 0.004 33 0.85 D11C
ZP6000-** 6000 90 600-1600 66000 21×106 1.15 3000 175 0.01 0.003 35 1.1 D13C
The Voltage up to 2400V
ZP300-** 300 100 600-1600 4400 6.5X104 1.35 900 175 0.08 0.02 4 0.06 D1A
ZP600-** 600 100 600-1600 8800 26X104 1.30 1500 175 0.054 0.01 10 0.08 D2A
ZP1100-** 1100 100 600-1600 14300 87×104 1.25 1500 175 0.039 0.008 15 0.26 D5C
ZP2000-** 2000 100 600-1600 27500 2.9×106 1.35 3000 175 0.022 0.005 25 0.46 D8C
ZP2500-** 2500 100 600-1600 35200 4.5×106 1.3 3000 175 0.015 0.0045 30 0.72 D10C
ZP3400-** 3400 100 600-1600 50600 8.3×106 1.15 3000 175 0.0125 0.004 33 0.85 D11C
ZP4400-** 4400 100 600-1600 66000 14×106 1.15 3000 175 0.01 0.003 35 1.1 D13C
ZP6500-** 6500 90 1800-2400 78000 3×107 1.25 5000 175 0.008 0.002 60 1.4 D15C
ZP7500-** 7500 100 1800-2400 90000 4×107 1.15 5000 175 0.006 0.0015 80 1.9 D16C
The Voltage up to 3500V
ZP200-** 200 100 2500-3500 2800 4X104 1.55 600 150 0.08 0.02 4 0.06 D1A
ZP700-** 700 100 2500-3500 9800 48X104 1.95 1500 175 0.054 0.01 10 0.08 D2A
ZP800-** 800 90 2500-3500 11200 62×104 1.7 1500 150 0.039 0.008 15 0.26 D5C
ZP1350-** 1350 90 2500-3500 18900 1.7×106 1.6 3000 150 0.022 0.005 25 0.46 D8C
ZP2000-** 2000 90 2500-3500 28000 4×106 1.55 3000 150 0.015 0.0045 30 0.72 D10C
ZP2900-** 2900 90 2500-3500 40600 8×106 1.5 3000 160 0.0125 0.004 33 0.85 D11C
ZP3500-** 3500 90 2500-3500 49000 12×106 1.35 3000 160 0.01 0.003 35 1.1 D13C
ZP5000-** 5000 100 2500-3500 70000 2.4×107 1.35 5000 175 0.008 0.002 60 1.4 D15C
ZP5800-** 5800 90 2500-3500 81200 3.3×107 1.2 5000 160 0.006 0.0015 80 1.9 D16C
The Voltage up to 4500V
ZP500-** 500 100 3600-4500 7500 28X104 2.1 1500 150 0.054 0.01 10 0.08 D2A
ZP640-** 640 100 3600-4500 9600 46X104 1.9 1500 150 0.039 0.008 15 0.26 D5C
ZP1200-** 1200 100 3600-4500 18000 1.6×106 2.0 3000 150 0.022 0.005 25 0.46 D8C
ZP1350-** 1350 100 3600-4500 20250 2×106 1.8 3000 150 0.015 0.0045 30 0.72 D10C
ZP1900-** 1900 100 3600-4500 28500 4×106 1.7 3000 150 0.0125 0.004 33 0.85 D11C
ZP2500-** 2500 100 3600-4500 37500 7×106 1.5 3000 150 0.01 0.003 35 1.1 D13C
ZP4000-** 4000 100 3600-4500 60000 1.8×107 1.45 5000 160 0.008 0.002 60 1.4 D15C
ZP5200-** 5200 90 3600-4500 78000 3×107 1.35 5000 150 0.006 0.0015 80 1.9 D16C
The Voltage up to 5200V
ZP2100-** 2100 100 4600-5200 31500 5X106 1.6 3000 150 0.01 0.003 35 1.1 D13C
ZP3400-** 3400 90 4600-5200 51000 1.3X107 1.5 5000 150 0.008 0.002 60 1.4 D15C
The Voltage up to 7200V
ZP500-** 500 100 6600-7200 7500 28X104 2.0 1500 150 0.039 0.008 15 0.26 D5C
ZP960-** 960 100 6600-7200 14400 1X106 1.75 1500 150 0.022 0.005 25 0.46 D8C
